jeudi 14 mai 2015

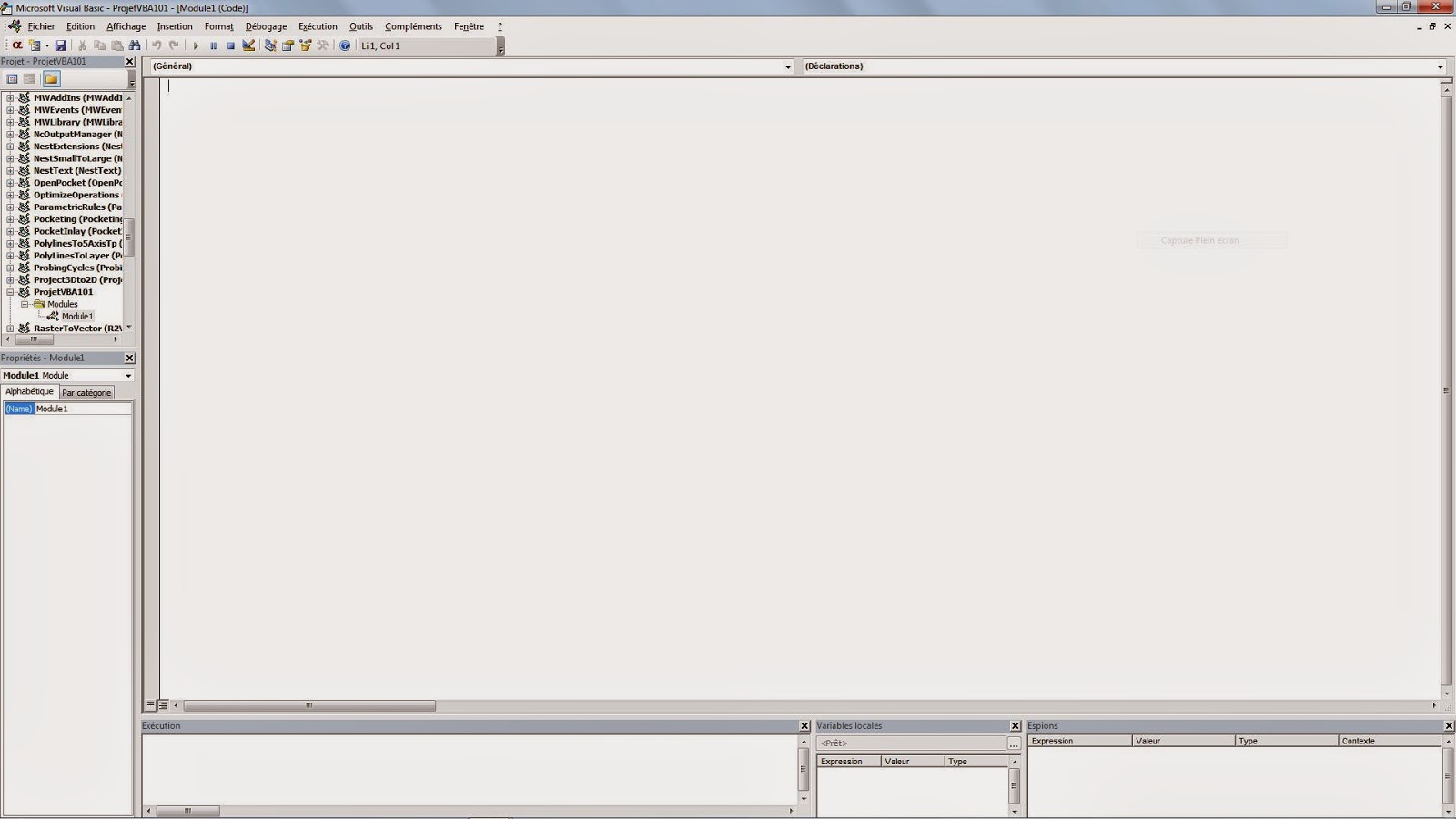

visual basic

Visual basic de microsoft est un environnement de programmation qui permet de créer des macros.

  • personnaliser alphacam, word, access ou excell
  • automatiser des tâches répétitives
  • intégrer alphacam dans le système de production



jeudi 19 mars 2015

alphacam verrouiller trajets outils

La fonction verrouiller un trajet d'outil empêche d'apporter une modification involontaire.

  • project manager
  • clic droit sur le trajet d'outil
  • verrouiller trajets outils

alphacam attaches automatiques

La fonction attaches automatiques permet de réaliser rapidement un ensemble d'attaches.

  • dans project manager
  • clic droit sur le trajet d'outil
  • attaches automatiques



mercredi 18 mars 2015

alphaedit 2015

Alphaedit 2015 propose une disposition des commandes sous la forme d'un ruban.


alphacam 2015 cycles 5 axes avancé

Un nouveau module pour l'usinage 5 axes avancé est proposé dans les options payantes des ajouts.

Ce module est ajouté en plus des commandes classique d'usinage 3D.

Il permet la programmation d'usinages de surfaces et de solides complexes avec une interface claire agrémentée de graphique.

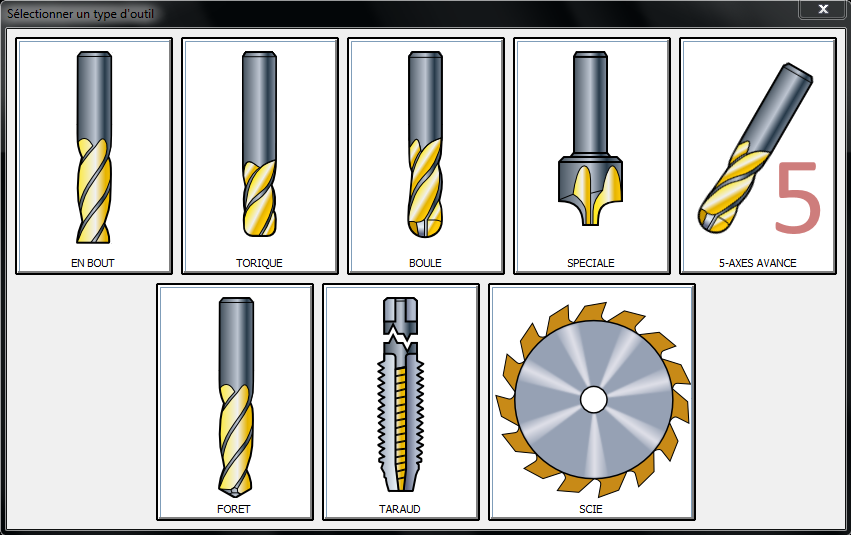

Une nouvelle option est proposée lors de l'ouverture de la commande définir outil.




alphacam 2015 les fichiers récents

Les fichiers récents sont présentés dans le menu fichier représenté par le logo alphacam.

Une miniature et les informations du fichier sont affichés lors du passage du pointeur de la souris sur un document récent.

Il est possible d'épingler en haut de liste des documents récents grâce à une épingle située à droite de chaque fichier.


alphacam 2015 la barre d'accès rapide

La barre d'accès rapide personnalisable comporte des icônes usuelles, elle est placée par défaut au dessus du ruban.

pour personnaliser la barre d'accès rapide:
  • clic droit sur barre d'accès rapide
  • personnaliser la barre d'accès rapide
une nouvelle fenêtre s'ouvre avec les fonctions:
  • ajouter ou enlever des commandes
  • afficher la barre d'accès rapide sous le ruban

il est possible d'y ajouter provisoirement un groupe du ruban:
  • clic droit sur le groupe
  • ajouter à la barre d'accès rapide

pour déplacer ou dupliquer des icônes:
  • personnaliser
  • personnaliser le ruban
  • export all customizations
  • ouvrir le fichier xml ainsi créé avec le bloc notes
  • aller vers la balise <QuickAccessControls>
  • déplacer ou dupliquer la ligne correspondant à l'icône concernée



alphacam 2015 le ruban

Le ruban est personnalisable avec la possibilité d’ôter des fonctions ou des icônes, de réduire ou d'augmenter les icônes, de choisir le thème du ruban ou de le remplacer par un affichage classique menus et barres d'outils.

pour enlever des fonctions ou des icônes:
  • clic droit sur le ruban
  • personnaliser le ruban

une nouvelle fenêtre s'ouvre avec les fonctions:
  • ajouter ou supprimer des groupes ou des icônes
  • ajouter et renommer une étiquette
  • ajouter et renommer un groupe
grâce aux flèches à droite de la fenêtre, les étiquettes ou les icônes à l'intérieur de celles-ci peuvent être déplacées

le menu apparence propose:
  • le choix des thèmes
  • le type d'interface, ruban ou affichage classique

pour modifier les icônes présentent dans le ruban:
  • clic droit sur le ruban
  • personnaliser style du contrôle
  • automatique, légende, petite icône, petite icône avec légende, grande icône avec légende dessous

pour réduire le ruban, il suffit de cliquer sur la flèche située en haut à droite du ruban

il est possible de naviguer dans le ruban avec la roulette de la souris pour faire défiler les menus

alphacam 2015

Alphacam 2015 R1 propose une nouvelle interface avec la présentation des commandes groupées par fonction dans un ruban.

  • Une barre d'accès rapide permet d'afficher en permanence des icônes fréquemment utilisées.
  • Le ruban et la barre d'accès rapide sont personnalisable.
  • Les fonctions d'accroche sont accessible automatiquement lorsque cela est nécessaire, prés de la barre de dialogue.
  • La barre des vues est constamment accessible dans la barre d'état.
  • Le project manager présente les types d'entités dans l'arborescence de l'onglet des couches sous la forme d'icônes.
  • Une bibliothèque de porte-outils paramétrable permet d'utiliser des porte-outils en simulation.
  • La gestion des outils agrégat apporte une amélioration utile lors de la simulation.
  • Importation des fichiers sketchup sous la forme de fichier stl.


mardi 17 février 2015

alphaview +

Alphaview + est un programme utile pour visualiser des programmes existants sur un poste de travail qui ne possède pas alphacam.

  • affiche les programmes d'usinage
  • modifie la gamme d'opérations
  • modifie les trajets d'usinages
  • modifie les numéros d'outils et correcteurs d'outils
  • cotation
  • création du code cn avec la sélection du post-processeur
  • envois du code cn à la machine
La version alphaview est gratuite mais ne permet que d'afficher les programmes.


dimanche 28 décembre 2014

cad to cam

Cad cam est un outil pour relier les logiciels de cao au cnc en fournissant une automatisation rapide et puissante du processus de génération de code.
La macro automatise les processus habituellement effectués manuellement à l'aide d'alphacam.


vendredi 26 décembre 2014

bxf importation

Alphacam offre la possibilité d'ajouter une option d'importation de fichiers blum, au format bxf créés par le logiciel dynaplan.
Une nouvelle commande s'ajoute dans le menu fichier.


vendredi 28 novembre 2014

imbrication

Alphacam propose des fonctions d'optimisation d'imbrication de pièces.

  • dessiner une feuille comme un rectangle pour imbriquer des formes
  • dessiner ou importer les figures a imbriquer
  • sélectionner la méthode d'imbrication et définir géométrie, usinages ou les deux
  • sélectionner la première forme
  • return
  • sélectionner les suivantes de la même manière
  • escape
  • cliquer sur la feuille d'imbrication
  • escape
  • définir les paramètres d'imbrication


jeudi 27 novembre 2014

optimisations des trajets 5 axes

Alphacam 2014 introduit une nouvelle commande qui permet d'analyser le parcours 5 axes.

  • project manager
  • bouton droit sur le trajet d'outil
  • optimisation des trajets 5 axes


mercredi 26 novembre 2014

amélioration des importations depuis rhino

Alphacam 2014 améliore l'option d'importation des fichiers rhino.

  • les objets polycourbes sont importés comme géométries groupées
  • les objets rhino brep sont importés comme surfaces groupées
  • les lignes et arcs qui ont la même valeur en z sont créé sur le plan de travail xy en géométrie 2d
  • les lignes et arcs qui ont un niveau z zéro sont créé sur le plan comme géomètrie 2d

autodesk inventor 2015

Alphacam 2014 prend en charge le chargement des modèles de la dernière version d'inventor.
Une version d'inventor 2015 ou inventor view 2015 doit être installée sur le pc avec alphacam pour permettre le chargement des modèles inventor.

contraintes paramètriques

L'utilisation des contraintes offre un grand avantage pour la production quotidienne de familles de pièces similaires.

lundi 24 novembre 2014

alphacam requête

Les requêtes permettent d'attribuer des géométries à différentes couches d'utilisateur.

  • ajouter une ou plusieurs couches utilisateur
  • nouvelle requête
  • importer couches depuis le dessin actif
  • créer les différentes règles selon le dessin et les attribuer à une couche
  • exécuter la requête



alphacam vue nommée

Alphacam 2014 améliore la fonction vue nommée avec la possibilité de créer une ou plusieurs vue.

  • choisir l'angle de la vue
  • bouton de droite
  • sauver vue
  • inscrire un nom de vue
  • cliquer sur l'icône vues nommées
  • choisir la vue personnalisée



vendredi 14 novembre 2014

alphacam 2015

Alphacam 2015, actuellement en période de test, proposera en février 2015 une nouvelle interface avec une présentation en ruban, et l'intégration en option du module works, la référence de l'usinage 5 axes.
La fonction importation cao ajoutera les fichiers google sketchup pour charger et usiner les documents de ce logiciel.
